MAG-33VP Motore di viaggio con trasmissione finale OEM per mini escavatore Yanmar B5 B50 B50-P B50-C B50-2B B6-1 VIO50 172147-73300 172147-73301
Parti di motori di viaggio per escavatori TM06F
,MAG33VP-550F-10 Parti di motori di viaggio
,VIO50-3 Parti di motori per escavatori

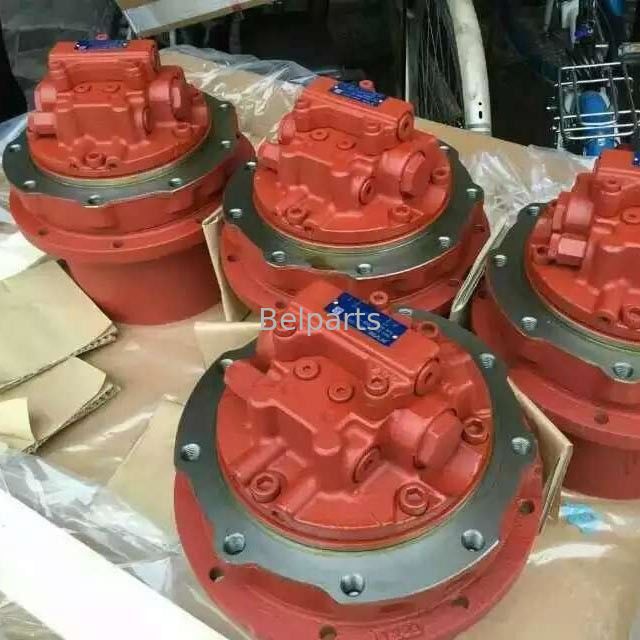

Yanmar B5 B50 B6-1 VIO50 Final Drive Travel Motor | MAG-33VP (172147-73300, 172147-73301)
Motore cingolato idraulico ad alta coppia da 5,0–5,5 tonnellate con flangia doppia a 9 fori da 230 mm.Gruppo motore di traslazione idraulico KYB MAG-33VP serie OEM progettato per escavatori Yanmar serie B e serie ViO precedenti. Sostituzione diretta al 100% dei numeri di parte originali Yanmar172147-73300, 172147-73301, e relative sostituzioni come172124-73450.
1. Specifiche operative tecniche
(Autorità verificata tramite cataloghi ricambi Yanmar EPC e documentazione tecnica KYB)
| Parametro Tecnico | Metrica di Ingegneria Verificata |
|---|---|
| Numeri di parte OEM Yanmar | 172147-73300, 172147-73301 (Alt: 172124-73450) |
| Piattaforma motore idraulico | KYB MAG-33VP (Tipo a pistoni assiali a doppio spostamento) |
| Modelli Yanmar compatibili | B5, B50, B50-P, B50-C, B50-2, B50-2B, B6-1, ViO50 |
| Classe operativa escavatore | Serie convenzionale e a coda minima da 5,0–5,5 tonnellate |
| Pressione operativa standard | 24,5–27,5 MPa (245–275 bar / 3.553–3.988 PSI) |
| Configurazione porta principale | Porte di lavoro A/B (G 1/2"), Scarico carter T (G 1/4"), Porta pilota a 2 velocità |
| Altezza totale gruppo (H) | 323 mm (Corpo a basso profilo per impieghi gravosi) |
| Peso netto gruppo | Circa 44,0 kg |
| Grado di qualità e garanzia | Standard OEM nuovo al 100% |
2. Dimensioni di montaggio sottocarro
(Verifica di montaggio fisico per telaio Yanmar da 5 tonnellate e pignoni di traslazione)
| Dimensione critica di montaggio | Misurazione fisica verificata |
|---|---|
| Diametro interno pilota pignone (ØB) | Ø230 mm (Pilota di centraggio pignone) |
| Fori di montaggio pignone | 9 × φ12 mm (Equidistanti sul PCD del pignone) |
| Fori di montaggio telaio cingolato | 9 × φ12 mm (Equidistanti sul PCD del telaio) |
| Altezza totale gruppo (H) | 323 mm |
| Tipo di riduzione | Riduzione epicicloidale a doppio stadio |
| Standard lubrificazione ingranaggi | Olio per ingranaggi SAE 80W-90 / 85W-140 GL-5 (~0,8–1,0 L) |
3. Risoluzione del bypass del motore di traslazione Yanmar B50 e ViO50 e usura planetaria
Si verifica uno spostamento laterale della cingolatura, arresto del motore durante la salita in pendenza o perdita di olio per ingranaggi dalla guarnizione a doppio cono? Sui classici escavatori Yanmar B50 e ViO50 di prima generazione, il funzionamento prolungato in terreni umidi e pesanti usura le guarnizioni meccaniche (guarnizioni flottanti). La perdita di olio per ingranaggi accelera la vaiolatura dei denti degli ingranaggi planetari e il grippaggio dei cuscinetti a rullini. Nel frattempo, l'elevata pressione del circuito idraulico (fino a 27,5 MPa) erode la culla del piatto oscillante e la superficie di temporizzazione del blocco cilindri, con conseguente soffio interno del drenaggio del carter e ridotta coppia di trazione. L'installazione del nostro nuovo dispositivo di traslazione MAG-33VP (172147-73300 / 172147-73301) elimina immediatamente la deviazione della cingolatura, ripristina la velocità di traslazione a doppio stadio e garantisce una potenza di traslazione affidabile sotto carichi pesanti della benna.
4. Domande frequenti (tecniche e commerciali)
Per proprietari di macchine e meccanici di flotta (informazioni C-End)
D: Come posso confermare se il mio Yanmar B50 necessita di questa unità a 9 fori anziché una versione a 12 fori? R: Controlla il pignone di traslazione e il montaggio del telaio: questo gruppo presenta un pilota per pignone da Ø230 mm con 9 fori da φ12 mm e uno schema di fori del telaio da 9 × φ12 mm (altezza totale 323 mm). Se la tua macchina ha una flangia del pignone a 12 fori (comunemente trovata sui modelli più recenti serie Dash-5/6), verifica il numero di bulloni prima dell'acquisto.
D: Questo motore di traslazione viene fornito pre-riempito con lubrificante per ingranaggi? R: No. Il riduttore contiene solo fluido di test antiruggine interno. Prima di utilizzare l'escavatore, riempire il riduttore con circa 0,8–1,0 litri di olio per ingranaggi per impieghi gravosi SAE 80W-90 o 85W-140 GL-5 fino a quando il livello del fluido non raggiunge il tappo di controllo centrale.
Per concessionari di attrezzature e officine di riparazione (informazioni B-End)
D: Qual è la relazione di intercambiabilità tra 172147-73300 e 172147-73301? R: 172147-73300 è il numero di parte originale di produzione di fabbrica e 172147-73301 è il numero di supersessione Yanmar aggiornato. Entrambi utilizzano lo stesso nucleo idraulico KYB MAG-33VP, gli stessi rapporti di riduzione e le stesse interfacce fisiche doppie a 9 fori / 230 mm, consentendo un consolidamento delle parti drop-in al 100% per le flotte Yanmar B5, B50 e ViO50 precedenti.
D: Come viene imballato il gruppo per l'esportazione marittima e aerea? R: Ogni unità di traslazione viene rivestita con olio anticorrosivo, protetta con tappi pesanti per le porte, sigillata in un sacchetto di polietilene VCI a prova di umidità e fissata all'interno di una cassa di legno rinforzata per l'esportazione progettata per il trasporto multimodale pallettizzato.
