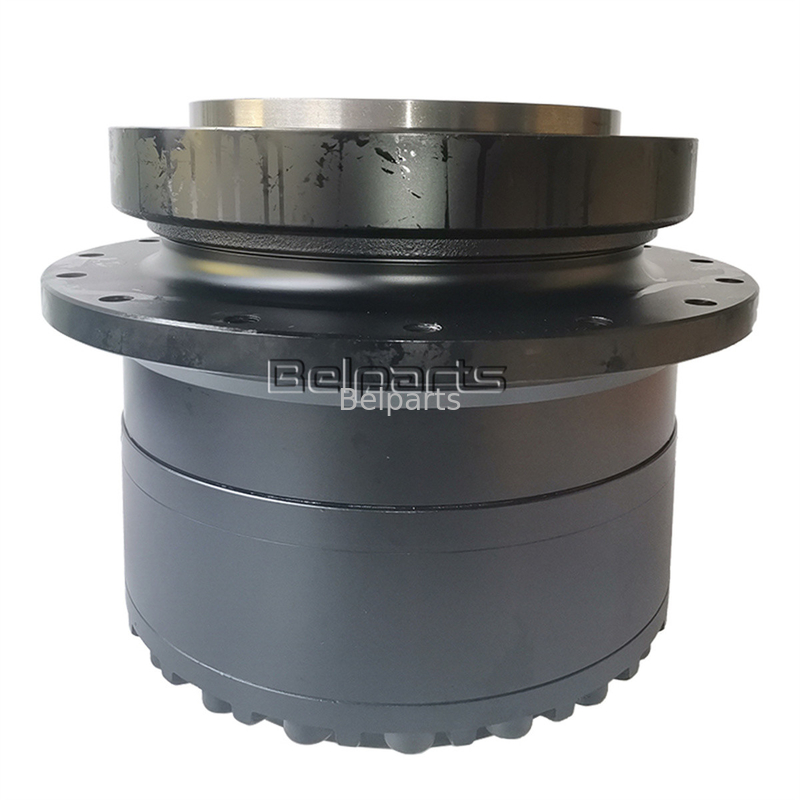

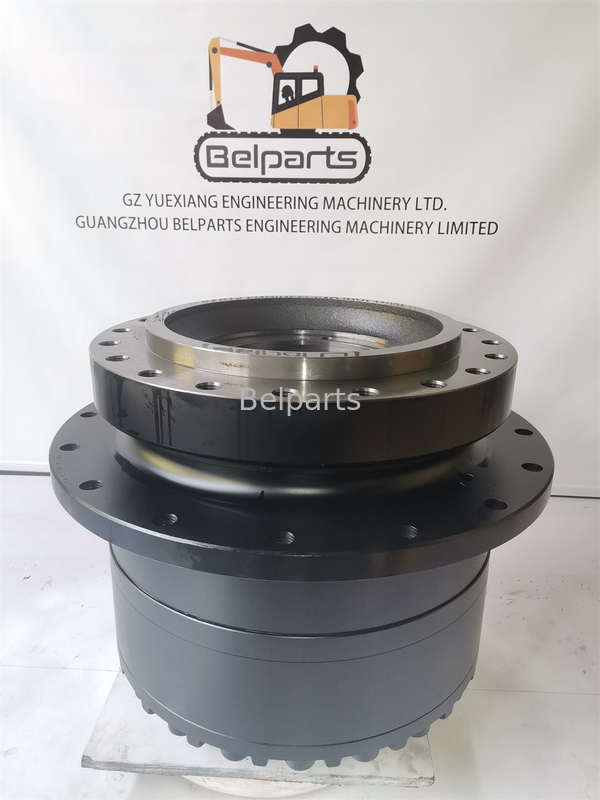

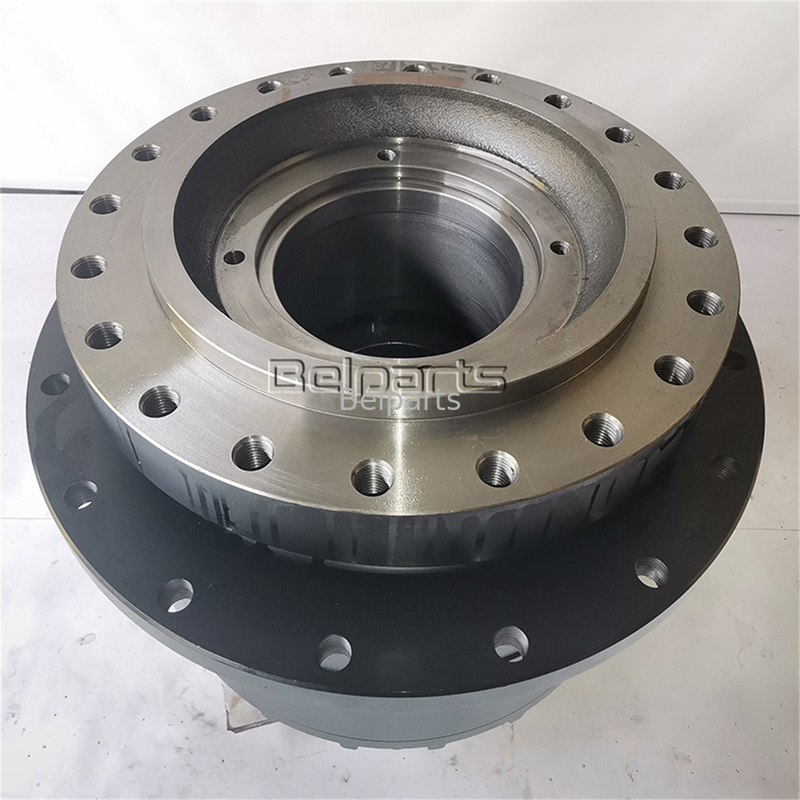

2276189 227-6189 Riduttore per cambio per escavatore 328D 330C 330D L LCR

Luogo d'origine:China
Marchio:Belparts
Certificazione:ISO9001 / 2006/42/EC
Numero di modello:328D 330C 330D LCR
Quantità minima di ordine:1pc
Prezzo:1480 USD
Termini di pagamento:T/T, Paypal e garanzia commerciale
Capacità di fornitura:100 pezzi/mese
Dettagli del prodotto
Evidenziare:

E330C E330D E328D cambio riduttore di marcia

,

227-6189 cambio riduttore di velocità

,

Casella di cambio di riduzione del movimento dell'escavatore Belparts

Part Number: 2276189 227-6189
Part Name: Riduzione del cambio da viaggio
Compatible CAT Excavators: 328D, 328D LCR, 330C, 330C L, 330C LN, 330D, 330D L, 330D LN, 330D LCR
Application: Escavatore
Warranty: 12 mesi
Shipment: Mare espresso aereo
Comment: senza motore
Unit: 227-6189 TRASMISSIONE FINALE GP
Frame Mount Holes: 20-M24
Drive Sprocket Holes: 16-M24
Motor Mount Holes: 4-M16
Condition & Quality Standard: Standard aftermarket nuovissimo al 100%.
Descrizione di prodotto

CAT 328D 330C 330D L LCR Final Drive Travel Gearbox | 227-6189 (2276189)

Gruppo di riduzione planetario a stadio triplo per impieghi gravosi per classe di produzione da 30-35 tonnellate (senza motore).Gruppo di trasmissione a riduzione planetaria di ricambio nuovo, lavorato con precisione, progettato specificamente per escavatori cingolati pesanti di classe CAT da 30 tonnellate. Sostituzione diretta dei numeri di parte OEM originali CAT227-6189 e 2276189 (GRUPPO DI TRASMISSIONE-FINALE; SENZA MOTORE), progettato per essere imbullonato direttamente sul tuo motore di traslazione idraulico originale.

1. Specifiche Tecniche Operative

(Autorità verificata tramite cataloghi ricambi EPC CATSIS e metriche di ingegneria per trasmissioni cingolate per impieghi gravosi)

Parametro di Ingegneria Metrica Tecnica Verificata
Numero Parte OEM CAT 227-6189 (Alt: 2276189)
Descrizione Unità GRUPPO DI TRASMISSIONE-FINALE (SENZA MOTORE)
Escavatori CAT Compatibili 328D, 328D LCR, 330C, 330C L, 330C LN, 330D, 330D L, 330D LN, 330D LCR
Classe di Peso Escavatore Serie Escavatori da Produzione Pesante da 30,0 – 36,0 Ton
Architettura di Riduzione Cambio Planetario a 3 Stadi per Impieghi Gravosi con Tenuta Duo-Cone
Peso Lordo di Spedizione 480,00 kg
Dimensioni Cassa Esterna 66 * 66 * 64 cm (Cassa di Esportazione Rinforzata per Impieghi Gravosi)
Standard di Condizione e Qualità Standard Aftermarket 100% Nuovo di Zecca
Garanzia di Protezione Garanzia di 12 Mesi per Impieghi Gravosi

2. Architettura di Montaggio e Assemblaggio Sottocarro

(Verifica meccanica diretta per mozzi sottocarro pesanti CAT330C/330D)

Componente di Sistema Numero Parte e Ruolo di Ingegneria
Alloggiamento Uscita Principale (Pos #29) 2276191 (Alloggiamento Anello Ingranaggio Pignone Esterno in Ghisa Pesante)
Alloggiamento Adattatore Flangia Motore (Pos #28) 2276190 (Adattatore Interfaccia Montaggio Motore di Precisione)
Cuscinetti Ruota Conica Principali (Pos #40) 2790344 (Coppia Cuscinetti Ruota Conica per Carichi Elevati per Impieghi Gravosi, 2 Pezzi)
Gruppo Tenuta Meccanica Duo-Cone (Pos #27) 2134737 (Gruppo Tenuta Faccia per Fango e Sporco Abrasivo con Anelli Torici 2059114)
Meccanismo di Accoppiamento Ingranaggi (Pos #30 / #46) 2276192 (Accoppiamento Ingranaggio Interno a 66 Denti) e 1912645 (Scanalatura di Accoppiamento)
Lubrificante per Ingranaggi Raccomandato Olio per Ingranaggi Cat FDAO / SAE 80W-90, 85W-140 GL-5 per Impieghi Gravosi (~6,0–8,0 L)

3. Vista Esplosa e Scomposizione Completa di 55 Componenti

(Distinta base completa per gruppo di riduzione finale CAT 227-6189 / 2276189)

Pos # Numero Parte Nome Parte e Descrizione Tecnica Q.tà
Tutti 2276189 GRUPPO DI TRASMISSIONE-FINALE; (SENZA MOTORE) (Cambio di Riduzione Completo) 1
1 3E2338 TAPPO-TUBO (Tappo Tubo di Scarico e Livello Ispezione) 2
2 7Y0639 INGRANAGGIO; (SOLARE) (Ingranaggio Pignone Solare a 21 Denti) 1
3 7Y0642 INGRANAGGIO; (ANELLO) (Ingranaggio Anello Interno a 63 Denti) 1
4 7Y0643 PORTA-INGRANAGGI (Porta Ingranaggi Planetari Pesante) 1
5 7Y0645 PORTA-INGRANAGGI (Porta Ingranaggi Planetari Intermedi) 1
6 7Y0659 INGRANAGGIO; (PLANETARIO) (Ingranaggio Planetario a 22 Denti) 3
7 7Y0661 ALBERO; (PLANETARIO) (Perno Albero Ingranaggio Planetario Temperato) 3
8 7Y0662 ALBERO; (PLANETARIO) (Perno Albero Ingranaggio Planetario) 4
9 7Y0663 INGRANAGGIO; (PLANETARIO) (Ingranaggio Planetario a 20 Denti) 4
10 7Y0667 ANELLO; (DI SICUREZZA) (Anello Elastico di Sicurezza) 1
11 7Y0673 INGRANAGGIO; (ANELLO) (Ingranaggio Anello a 73 Denti) 1
12 7Y0676 INGRANAGGIO; (PLANETARIO) (Ingranaggio Planetario a 24 Denti) 3
13 7Y0731 PORTA-INGRANAGGI AS (Gruppo Porta Ingranaggi Planetari) 1
— 7Y0656 ALBERO; (PLANETARIO) (Perno Albero Ingranaggio Planetario) 3
14 7Y1056 SPESSORE (Spessore Precarico 0,80 mm) 1
15 7Y1057 SPESSORE (Spessore Precarico 1,00 mm) 1
16 7Y1094 RONDELLE (Rondella di Spinta 66 * 102 * 1,0 mm) 14
17 7Y5235 VITE (Vite Strutturale ad Alta Resistenza M24 * 3 * 190 mm) 20
18 0940577 PIASTRA (Piastra Distanziatrice Spessore 7,0 mm) 1
19 0940578 PIASTRA (Piastra Distanziatrice Spessore 8,0 mm) 1
20 0940579 PIASTRA (Piastra Distanziatrice Spessore 9,0 mm) 1
21 0940580 PIASTRA (Piastra Distanziatrice Spessore 10,0 mm) 1
22 1107231 INGRANAGGIO; (SOLARE) (Ingranaggio Solare a 18 Denti) 1
23 1141541 PERNO; (DI CENTRO) (Perno di Centratura di Precisione) 6
24 1912521 INGRANAGGIO; (SOLARE) (Ingranaggio Solare di Ingresso a 23 Denti) 1
25 1994582 CUSCINETTO AS (Gruppo Cuscinetto a Rullini Planetari) 3
26 1994583 CUSCINETTO AS (Gruppo Cuscinetto a Rullini Planetari per Impieghi Gravosi) 11
27 2134737 GRUPPO TENUTA-DUO CONE (Gruppo Tenuta Meccanica Duo-Cone) 1
— 2059114 ANELLO; (TORICO) (Anello di Tenuta Torico Elastomerico) 2
28 2276190 ALLOGGIAMENTO-MOTORE (Alloggiamento Adattatore di Montaggio Motore) 1
29 2276191 ALLOGGIAMENTO (Alloggiamento Pignone Planetario) 1
30 2276192 INGRANAGGIO-ACCOPPIAMENTO (Accoppiamento di Trasmissione Interno a 66 Denti) 1
31 2676809 SPESSORE (Spessore Precarico 0,75 mm) 1
32 2676810 SPESSORE (Spessore Precarico 0,85 mm) 1
33 2676811 SPESSORE (Spessore Precarico 0,90 mm) 1
34 2676812 SPESSORE (Spessore Precarico 1,20 mm) 1
35 2676813 SPESSORE (Spessore Precarico 1,40 mm) 1
36 2676814 SPESSORE (Spessore Precarico 1,80 mm) 1
37 2676815 SPESSORE (Spessore Precarico 2,00 mm) 1
38 2676816 SPESSORE (Spessore Precarico 2,30 mm) 1
39 2676817 SPESSORE (Spessore Precarico 2,30 mm) 1
40 2790344 CUSCINETTO AS-RUOTA CONICA (Cuscinetto Ruota Conica del Pignone) 2
41 0931731 ANELLO - DI SICUREZZA (Anello Elastico di Sicurezza dell'Albero) 1
42 0940584 RONDELLE (Rondella di Spinta 40,3 * 72 * 1,0 mm) 6
43 0950891 PERNO - A MOLLA (Perno a Molla Scanalato Pesante) 7
44 0963216 VITE DI BLOCCAGGIO-INCASSATA (Vite di Bloccaggio M12 * 1,75 * 12 mm) 2
45 1912521 COPERCHIO (Piastra Coperchio Cambio Esterno Pesante) 1
46 1912645 ACCOPPIAMENTO (Accoppiamento Scanalato Albero di Trasmissione di Ingresso) 1
47 2P3628 TENUTA-O-RING (O-Ring Alta Pressione, ID = 412,34 mm) 1
48 6V8133 VITE (Vite Flangia Alta Resistenza M24 * 3,0 * 80 mm) 10
49 6V8237 RONDELLE PIANE - TEMPERATE (Rondella Piana Strutturale Temperata) 10
50 7M8485 TENUTA, ADATTATORE, MOTORE (Tenuta Adattatore Motore, Parte del Kit 5R1429) 2
51 7Y0595 DISTANZIALE (Distanziatore Temperato 58 * 79,6 * 6,0 mm) 2
52 7Y0644 DISTANZIALE (Distanziatore Porta-Ingranaggi 163 * 190 * 8,0 mm) 1
53 8T4167 RONDELLE TEMPERATE (Rondella Strutturale Temperata 26 * 44 * 4,0 mm) 20
54 8T4240 ANELLO - DI SICUREZZA (Anello Elastico Interno Pesante) 3
55 9X6032 VITE (Testa Esagonale Incassata, M10 * 1,5 * 30 mm) 12

2276189 227-6189 Riduttore per cambio per escavatore 328D 330C 330D L LCR

4. Risoluzione dei Guasti Planetari e Blocco Cingoli CAT330C / 330D

Si verificano forti rumori di macinazione all'interno del mozzo del riduttore finale, enormi scaglie metalliche nell'olio degli ingranaggi o blocco del cingolo durante la traslazione pesante in cava? Su escavatori CAT330C, 330D e 328D da 30 a 35 tonnellate che operano in condizioni severe di scavo roccioso e demolizione, il cambio planetario a 3 stadi assorbe enormi carichi di trazione. Nel tempo, il degrado della tenuta flottante meccanica duo-cone (2134737) consente la fuoriuscita del lubrificante essenziale per gli ingranaggi mentre la fanghiglia di silice abrasiva entra nel mozzo. Senza lubrificazione, i cuscinetti a rullini planetari (1994583, 1994582) si surriscaldano e collassano, causando il disallineamento degli ingranaggi planetari (7Y0659, 7Y0663, 7Y0676) e la sgranatura degli ingranaggi anulari interni (7Y0642, 7Y0673). Quando il tuo motore idraulico a pistoni rimane in buone condizioni operative, la sostituzione del solo cambio di riduzione meccanico danneggiato con il nostro gruppo di trasmissione nuovo di zecca 227-6189 consente di risparmiare oltre il 50% sui costi di revisione, elimina il blocco dei cingoli e ripristina il 100% della potenza di traslazione dei cingoli pesanti.

5. Domande Frequenti (Tecniche e Commerciali)

Per Proprietari di Macchine e Meccanici di Flotta (Approfondimenti Lato C)

D: Posso imbullonare il mio motore di traslazione idraulico CAT originale direttamente su questo cambio 227-6189? R: Sì. Questo gruppo di riduzione finale autonomo è prodotto secondo le esatte specifiche di fabbrica CAT con l'adattatore per alloggiamento motore corrispondente (2276190) e l'accoppiamento di trasmissione di ingresso interno (1912645), consentendoti di svitare il tuo motore di traslazione funzionante dal cambio danneggiato e imbullonarlo direttamente su questa unità sostitutiva.

D: Quale tipo e volume di olio per ingranaggi è richiesto per questo riduttore finale da 30 tonnellate? R: Questo cambio per impieghi gravosi richiede circa 6,0-8,0 litri di olio per ingranaggi CATFDAO (Final Drive and Axle Oil) o SAE 80W-90 / 85W-140 GL-5 per pressione estrema. Posizionare il cambio orizzontalmente e riempire fino a quando l'olio raggiunge il foro del tappo di livello orizzontale (3E2338).

Per Concessionari di Attrezzature e Officine di Riparazione (Approfondimenti Lato B)

D: Quali modelli di macchine sono coperti dal numero parte CAT 227-6189? R: Il numero parte 227-6189 (2276189) è il gruppo di riduzione finale planetario per impieghi gravosi standardizzato per gli escavatori cingolati CAT328D, 328D LCR, 330C, 330C L, 330D, 330D L e 330D LCR. La disponibilità di questo "Gruppo di Trasmissione (Senza Motore)" autonomo consente alle officine di riparazione e ai distributori di ricambi di gestire guasti meccanici catastrofici del cambio su macchine CAT da 30 tonnellate ad alta richiesta con un unico SKU.

D: Come viene imballato questo riduttore finale per impieghi gravosi da 480 kg per l'esportazione internazionale? R: Ogni cambio da 480 kg viene rivestito con olio antiruggine per impieghi gravosi, sigillato in una busta a barriera dall'umidità VCI di grado industriale e imbullonato saldamente su una cassa di legno ISPM-15 per esportazione personalizzata e rinforzata di 66 * 66 * 64 cm, progettata per il trasporto in container marittimi e trasporto LTL su pianale.
