Komatsu PC50UU-1 PC50UU-2 Trasmissione finale 20U-60-12200 20U-60-12100 20U-60-23330 TZ512B1000-01 Riduzione motore di traslazione
Komatsu Excavator motore di viaggio assy
,PC50UU-2 Assy del motore di movimento dell'escavatore
,20U-60-12100 Motore di movimento per escavatori

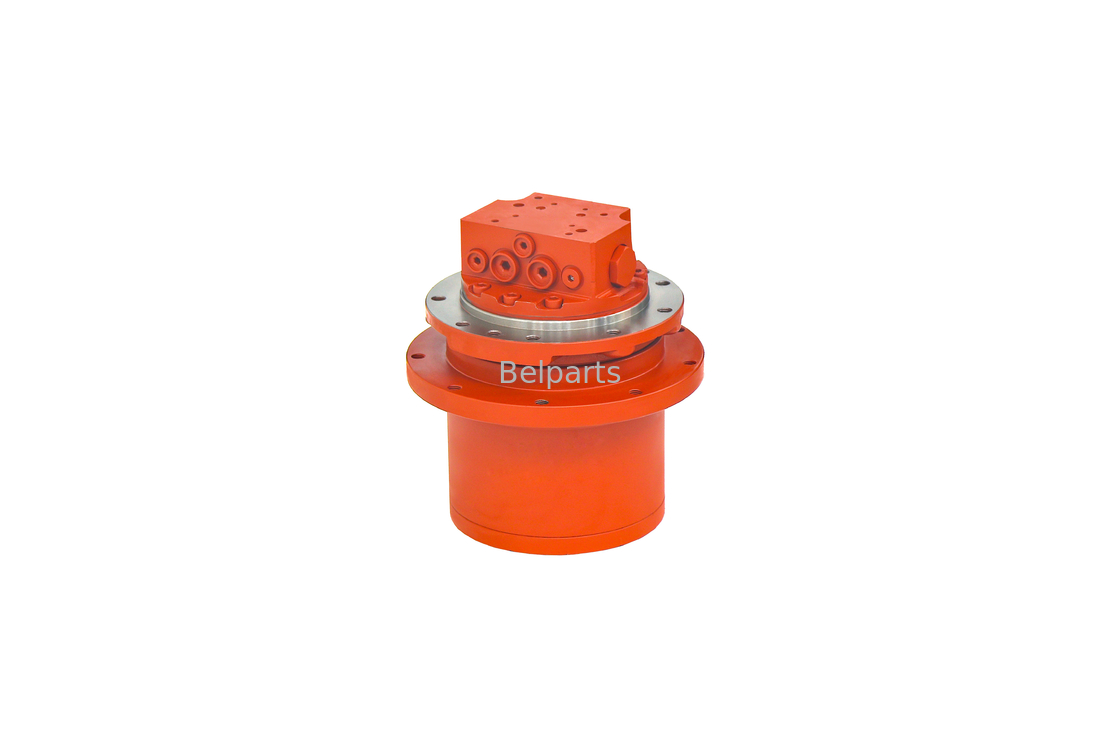

20U-60-12200 20U-60-23320 Riduttore Finale per Komatsu PC50UU-1 PC50UU-2 | TZ512B1000-01 Motore di Traslazione
Massiccia Coppia di 8312 N·m e Piattaforma di Traslazione PHV-4B per Movimenti Terra Komatsu da 5.0T. Motore di traslazione idraulico a cilindrata elevata, sostituzione diretta OEM, completo di riduttore epicicloidale integrato, progettato specificamente per miniescavatori Komatsu PC50UU-1 e PC50UU-2 a raggio di rotazione zero.
1. Specifiche Operative Tecniche
(Autorità verificata tramite cataloghi ricambi Komatsu EPC e database idraulici Teijin/Nachi)
| Parametro di Ingegneria | Valore Metrico Verificato |
|---|---|
| Numeri di Parte Komatsu OEM | 20U-60-12200, 20U-60-23320, 20U-60-23330, 20U-60-23310, 20U-60-23331, 20U-60-12100 |
| Codici di Marcatura del Produttore | TZ512B1000-01, TZ535B1000-00, TZ587B1000-00, TZ531B1000-00, TZ538B200001EU |
| Macchine Komatsu Compatibili | Komatsu PC50UU-1, PC50UU-2, PC40MR-2, PC50FR-1, PC50UD-2 |
| Piattaforma Core del Motore di Traslazione | Piattaforma Heavy-Duty PHV-4B (Pistone Assiale a 2 Velocità) |
| Classe di Peso Escavatore | 4.5 – 5.5 Ton (Applicabile fino a 6.0t peso pala) |
| Cilindrata Massima Finale | 2131.6 cm³/giro |
| Coppia Teorica Massima | 8312 N·m (Trazione Estrema) |
| Pressione Operativa di Picco | 26.5 MPa |
| Condizione / Garanzia | 100% Nuovo di Zecca / 12 Mesi |
2. Risoluzione della Perdita di Potenza e Blocco del Cambio del Komatsu PC50UU in Scavo Offset
Il tuo PC50UU perde spinta in salita durante lo scavo a raggio di rotazione zero, o devia quando si muove in marcia alta? Gli escavatori Komatsu PC50UU con braccio offset sottopongono i riduttori finali a intense variazioni di pressione laterale quando scavano a filo contro le fondamenta degli edifici. Operando a 26.5 MPa, il bypass interno attraverso le piastre di distribuzione usurate (TZ5350A2009-00) affama le scarpe dei pistoni rotanti (TZ510B2105-00), riducendo la coppia di sblocco a bassa velocità ben al di sotto della soglia di fabbrica di 8312 N·m. Contemporaneamente, la contaminazione nei tappi degli orifizi interni (TZ300B2044-00) intrappola il motore in una modalità lenta a singola velocità. L'installazione del nostro riduttore finale di precisione calibrata 20U-60-23320 ripristina la piena compressione volumetrica di 26.5 MPa, elimina la deriva dello sterzo e fornisce un tracciamento sincronizzato a doppia velocità.
3. Vista Esplosa e Analisi Componenti Interni
(Riferimento incrociato parti di servizio interne per gruppo di traslazione Komatsu / Teijin 20U-60-23320 / TZ538B200001EU)
| Rif. # | Numero di Parte | Nome e Descrizione Parte | Q.tà |
|---|---|---|---|
| — | 20U-60-23320 |
ASS'Y MOTORE DI TRASLAZIONE (Gruppo Riduttore Finale Completo) | 1 |
| — | TZ538B200001EU |
MOTORE, IDRAULICO (Sezione Core Motore a Pistoni Assiali) | 1 |
| 1 | TZ538B211100-U |
KIT FLANGIA, POSTERIORE (Blocco Valvola Coperchio Porta Posteriore) | 1 |
| 2 | TZ50H1-8 |
TAPPO (Tappo di Controllo Porta Idraulica) | 3 |
| 3 | TZM8700-060 |
TAPPO (Tappo Ispezione Carter) | 3 |
| 4 | TZ300B2044-00 |
ORIFIZIO (Orificio Smorzamento Pilot Shift Idraulico) | 2 |
| 5 | TZ12142070-00 |
ORIFIZIO (Orificio di Misurazione Controllo Principale) | 1 |
| 7 | TZ538B2052-00 |
ARRESTO (Limitatore Corsa Pistone di Scambio) | 2 |
| 8 | TZ510B2056-00 |
MOLLA (Molla Ritorno Pistone di Scambio) | 2 |
| 10 | TZJ82401-922-9 |
O-RING (Guarnizione Flangia Alta Pressione) | 2 |
| 11 | TZ300A2054-00 |
VALVOLA (Valvola di Decelerazione Controbilanciata) | 2 |
| 12 | TZ300A2055-00 |
MOLLA (Molla di Controllo Valvola Controbilanciata) | 2 |
| 20 | TZ510B2002-01 |
ALBERO (Albero Uscita Primario con Scanalature) | 1 |
| 21 | TZ510B2029-00 |
CUSCINETTO A SFERE (Cuscinetto Radiale a Sfere Albero Primario) | 1 |
| 22 | TZ15Z-17-39-8 |
GUARNIZIONE OLIO (Guarnizione Olio Albero Alta Pressione) | 1 |
| 23 | TZ512B2004-00 |
BLOCCO CILINDRO (Barile Cilindro Rotante) | 1 |
| 24 | TZ510B2007-01 |
PIASTRA DI FISSAGGIO (Piastra di Fissaggio Scarpe Pistone) | 1 |
| 25 | TZ510B2105-00 |
KIT PISTONE (Set di 9 Scarpe Pistone Idrostatico) | 1 |
| 26 | TZ510B200301-E |
PIASTRA OSCILLANTE (Piastra Oscillante a Cilindrata Variabile) | 1 |
| 27 | TZ510B2032-01 |
PIASTRA DI SPINTA (Piastra di Spinta Piastra Oscillante Temperata) | 1 |
| 28 | TZ510B2006-00 |
COPPETTA DI SPINTA (Boccole Sferiche Barile) | 1 |
| 29 | TZ510B2070-01 |
ASS'Y PISTONE (Pistone Servo Controllo Cilindrata) | 1 |
| 32 | TZ510B2014-00 |
MOLLA (Molla Precarico Centro Barile Cilindro) | 1 |
| 35 | TZ5350A2009-00 |
PIASTRA DI TEMPORIZZAZIONE (Piastra Valvola Bi-Direzionale di Precisione) | 1 |
| 36 | 06000-06201 |
CUSCINETTO A SFERE (Cuscinetto a Sfere Supporto Albero Posteriore) | 1 |
4. Domande Frequenti (Tecniche e Commerciali)
Per Proprietari e Operatori di Macchine (Approfondimenti C-End)
D: Questo riduttore finale si avviterà direttamente sul mio Komatsu PC50UU-2 senza modificare i tubi idraulici? R: Sì. Corrisponde direttamente ai numeri di parte OEM di fabbrica 20U-60-23320 e 20U-60-12200. La flangia pilota di montaggio del telaio, il registro del pignone di trasmissione e le porte idrauliche principali di marcia avanti/indietro/scarico si allineano perfettamente con il tuo attuale telaio cingolato PC50UU.
D: Posso ricostruire il mio motore esistente utilizzando parti individuali come TZ512B2004-00 e TZ510B2105-00? R: Sebbene la sostituzione dei kit pistoni interni (25) e dei blocchi cilindri (23) ripristini la tenuta volumetrica, l'usura interna grave spesso contamina il mozzo di riduzione planetario con detriti fini di bronzo. L'installazione di un gruppo pre-calibrato completo (20U-60-23320) garantisce le tolleranze di fabbrica e la piena protezione della garanzia di 12 mesi.
Per Concessionari e Centri di Riparazione Attrezzature (Approfondimenti B-End)
D: Come si confronta 20U-60-12200 con 20U-60-23320 e TZ512B1000-01? R: 20U-60-12200, 20U-60-23320, 20U-60-23330, e 20U-60-23310 sono aggiornamenti consecutivi delle parti di fabbrica Komatsu per la piattaforma PC50UU-1/2, corrispondenti direttamente ai codici di fusione del produttore TZ512B1000-01 e TZ538B200001EU con identica cilindrata PHV-4B di 2131.6 cm³/giro e valori di coppia di 8312 N·m.

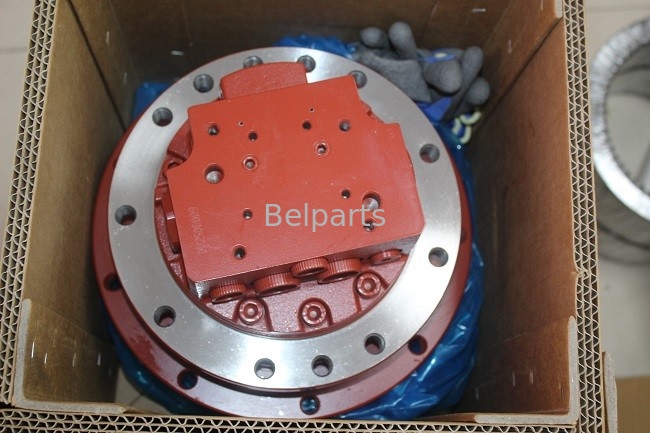

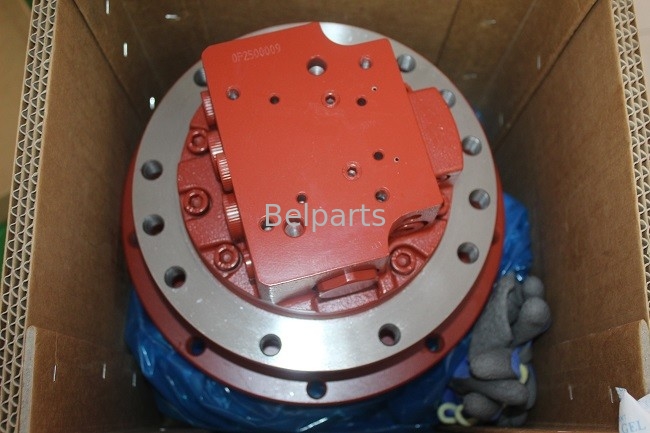

D: Qual è lo standard di imballaggio e conservazione del trasporto di esportazione? R: Ogni unità di traslazione viene trattata internamente con fluido di transito inibitore di ruggine, sigillata all'interno di un involucro in polietilene con inibitore di corrosione a vapore (VCI) e fissata saldamente all'interno di una cassa di legno per esportazione certificata ISPM-15 fumigata, costruita per la movimentazione in container e cargo aereo.
