Doosan Daweoo DH55 DH60 DH60-7 DX60W Motoriduttore Finale Riduttore di traslazione 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00100B TM07VC
Motore idraulico dell'azionamento finale GM07
,Motore idraulico dell'azionamento finale TM07
,Azionamento finale TM07
Motoriduttore Finale Doosan Daewoo DH55 DH60 DH60-7 DX60W | TM07VC (2401-9301C, 401-00473)

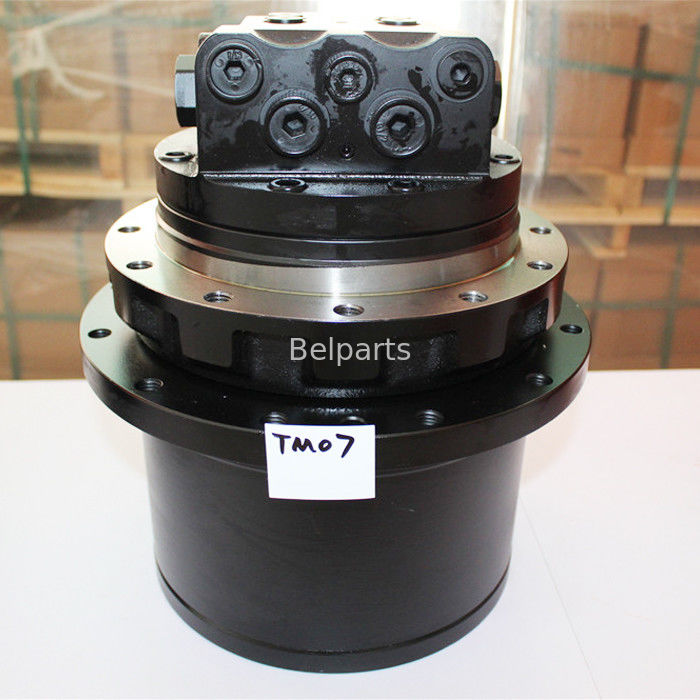

Riduttore idraulico per cingoli a doppia velocità ad alta coppia 8.340 N·m con flangia doppia a 12 fori M14.Gruppo motore idraulico per motoriduttore finale per cingoli serie TM07VC, nuovo di zecca, per escavatori cingolati e gommati Doosan / Daewoo da 5,5–6,5 tonnellate. Completamente intercambiabile con i numeri di parte originali OEM Doosan2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, e 170403-00100B.
1. Specifiche Operative Tecniche
(Autorità verificata tramite cataloghi di ingegneria Doosan Mottrol e manuali ricambi Doosan Infracore)
| Parametro di Ingegneria | Metrica Tecnica Verificata |
|---|---|
| Numeri di Parte OEM Doosan | 2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, 170403-00100B |
| Piattaforma Motore Idraulico | TM07VC (Motore a Pistoni Assiali a Cilindrata Variabile con Riduttore Planetario Integrato a Doppio Stadio) |
| Modelli Doosan / Daewoo Compatibili | DH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (Serie 6 Tonnellate) |
| Classe di Peso Escavatore | Mini / Midi Escavatori da 5,5 – 6,5 Tonnellate |
| Cilindrata Motore (Min / Max) | 34,0 / 55,8 cm³/giro (Cambio Automatico a Doppia Velocità) |
| Rapporto di Riduzione Planetaria | 53,71:1 |
| Coppia di Trazione Massima in Uscita | 8.340 N·m |
| Pressione Massima di Scarico del Sistema | 34,3 MPa (343 bar / 4.975 PSI) |
| Grado di Qualità e Garanzia | 100% Nuovo di Zecca Standard |
2. Dimensioni Fisiche di Montaggio e Adattamento Verificate
(Tabella di verifica fisica a montaggio diretto che corrisponde al disegno tecnico OEM TM07VC)
| Localizzatore Disegno | Parametro Critico di Adattamento | Dimensione Fisica / Specifica |
|---|---|---|
| A | Cerchio Prigionieri Pignone (PCD) | Ø345 mm |
| B | Diametro Pilota Mozzo Pignone | Ø268 mm (Flangia di Centratura Pignone) |
| C | Diametro Spigot Mozzo Pignone | Ø306 mm |
| D | Cerchio Prigionieri Telaio (PCD) | Ø124 mm |
| E | Diametro Pilota Telaio | Ø68 mm |
| F | Diametro Spigot Telaio | Ø244 mm |
| G / H / J | Passi di Allineamento Telaio Cingolato | G: 210 mm | H: 250 mm | J: 282 mm |
| K | Filetto Prigionieri Flangia Pignone | 12 × M14 × P2.0 |
| L | Filetto Prigionieri Telaio Cingolato | 12 × M14 × P2.0 |
| M | Porte di Lavoro Idrauliche Principali (A/B) | PF 1/2" (Ingresso/Uscita Alta Pressione) |
| N | Porta di Scarico Carcassa (T) | PF 3/8" (Scarico Carcassa Bassa Pressione) |
| P | Porta di Commutazione Pilota a Due Velocità (Pi) | PF 1/4" (Selezione Velocità di Marcia) |
3. Risoluzione Deviazione Marcia e Blocco Ingranaggi Planetari Doosan DH55 / DH60
Si verificano slittamenti del cingolo sotto carico, trascinamento laterale su un lato o surriscaldamento eccessivo attorno al mozzo planetario? Su escavatori Doosan DH e DX da 5,5–6,5 tonnellate, lo scavo continuo in trincea e la livellazione su pendii laterali sottopongono il treno di ingranaggi planetari 53,71:1 a carichi d'urto severi. Nel corso di cicli di lavoro prolungati, l'usura del paraolio meccanico (paraolio duo-cone) porta all'esaurimento dell'olio lubrificante degli ingranaggi e all'ingresso di sporco abrasivo, con conseguente sfaldamento degli ingranaggi planetari e collasso dei cuscinetti a rullini. Contemporaneamente, rigature sulla piastra oscillante del motore e sulla piastra di distribuzione causano un bypass interno diretto alla linea di scarico (PF 3/8"), con conseguente deviazione della marcia e scarsa forza di trazione in salita. L'installazione del nostro nuovo gruppo TM07VC (2401-9301C) ripristina una coppia di uscita massima di 8.340 N·m, un preciso cambio di marcia a 2 velocità e un'efficienza idraulica del 100%.
4. Domande Frequenti (Tecniche e Commerciali)
Per Proprietari Macchine e Meccanici di Flotta (Approfondimenti C-End)
D: Come posso verificare che questa unità TM07VC sia compatibile con il mio escavatore Doosan DH60-7? R: Misura il tuo schema di foratura di montaggio e i diametri dei mozzi: questo azionamento presenta un cerchio prigionieri pignone da Ø345 mm con 12 prigionieri M14, uno pilota pignone da Ø268 mm, uno spigot telaio da Ø244 mm, e 12 prigionieri lato telaio M14. Se il numero di fori è 12 su entrambi i lati, si monta direttamente senza alcuna modifica alla macchina.
D: Questo motoriduttore finale viene fornito pre-caricato con olio per ingranaggi planetari? R: No. I gruppi di marcia vengono spediti solo con fluido di prova antiruggine interno. Prima di utilizzare la macchina, riempire l'alloggiamento del riduttore planetario con circa 1,2–1,5 litri di olio per ingranaggi per impieghi gravosi SAE 80W-90 o 85W-140 GL-5 fino a quando l'olio non raggiunge il tappo di livello orizzontale.
Per Rivenditori Attrezzature e Centri di Riparazione (Approfondimenti B-End)
D: Qual è l'intercambiabilità tra i numeri di parte Doosan 2401-9301C, 401-00473, e 170403-00098? R: Questi numeri di parte rappresentano le sostituzioni ufficiali di fabbrica Doosan/Daewoo per la stessa piattaforma di riduzione idraulica TM07VC (rapporto di trasmissione 53,71:1, coppia 8.340 N·m, porte principali PF 1/2"). Sono intercambiabili al 100% fisicamente e idraulicamente, consentendo ai distributori di consolidare l'inventario dei ricambi per le macchine Doosan DH55, DH60-7 e DX60W con un unico SKU.

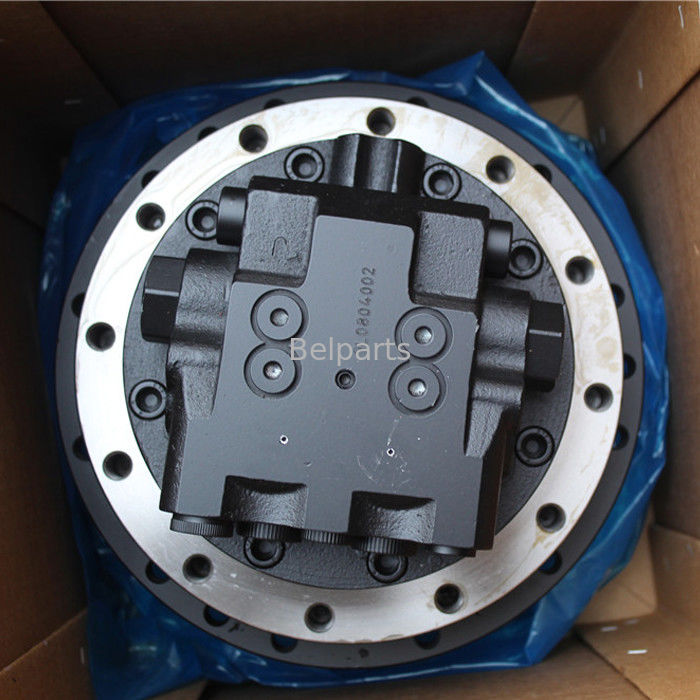

D: Quale standard di imballaggio per l'esportazione viene utilizzato per il trasporto internazionale? R: Ogni azionamento TM07VC viene trattato con rivestimento antiruggine, dotato di tappi per porte per impieghi gravosi, sigillato in un sacchetto di polietilene VCI resistente all'umidità e fissato all'interno di una cassa di legno rinforzata e fumigata conforme ISPM-15, costruita per il trasporto marittimo e aereo globale.
